儀器型號/ 儀器參數：FH2010
測量行程：200X100X200
外形尺寸：640x530x880
儀器重量 ：160
承載重量：30
咨詢熱線189-6366-4685
| 儀器型號/ 儀器參數 | FH2010 | ||
| 測量行程* | 200X100X200 | ||
| 外形尺寸 | 640x530x880 | ||
| 儀器重量 | 160 | ||
| 承載重量 | 30 | ||
| 測量精度 | X/Y≤(3.0+L/200)µm Z≤(5.0+L/100)µm | ||
| L為被測物長度，單位為mm | |||
| 導軌 | 高精密直線導軌 | ||
| 光柵尺** | 1.0µm光柵尺 | ||
| 圖像傳感器 | 高清晰、高分辨率彩色工業攝像機 | ||
| 光源*** | 輪廓光 | LED平行冷光源，256級亮度可調 | |
| 表面光 | 電腦程控8分區LED環形冷光源，256級亮度可調 | ||
| 光學鏡頭 | MT0745定格定倍鏡頭，倍率可保存，切換后無需校準 | ||
| 放大倍率**** | 光學放大倍率0.7-4.5X;影像放大倍率30-200X | ||
| 視場范圍 | 6.5-1.03 | ||
| 適用電源 | 100-240V(AC) 50/60Hz,單相100W | ||
| 工作環境 | 溫度22±2℃ 濕度30%-80% 振動<0.002g，低于15Hz | ||
備注
* Z軸標配測量行程為200mm，Z軸行程支持特殊定制
**標配為1.0µm光柵尺，可選配0.5µm光柵尺
***可選配同軸光，技術參數同輪廓光
****放大倍率為近似值，可根據需求選配0.5X或2.0X附加物鏡，實現放大倍率15-100X或60-400X
相關產品
/ Relevant product

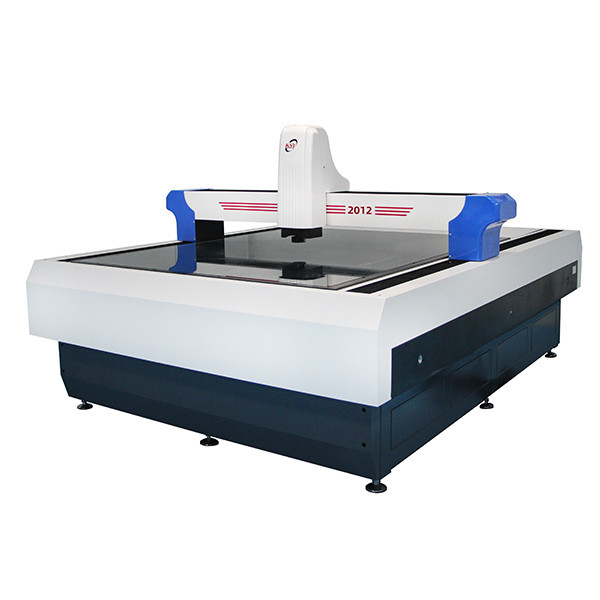

儀器型號/ 儀器參數：MV2012-CNC
測量行程：1200x2000x200
外形尺寸：3300x230...
查看詳情

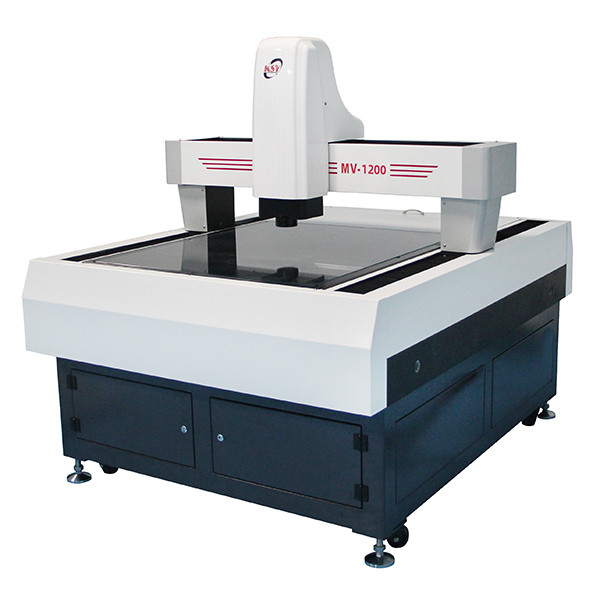

儀器型號/ 儀器參數：MV1200-CNC
測量行程：1000x1200x200
外形尺寸：2300x185...
查看詳情
儀器型號/ 儀器參數：FH2010
測量行程：200X100X200
外形尺寸：640x530x880 查看詳情
儀器型號/ 儀器參數：MV2500-CNC
測量行程：600X500X200
外形尺寸：1650x1350x...
查看詳情

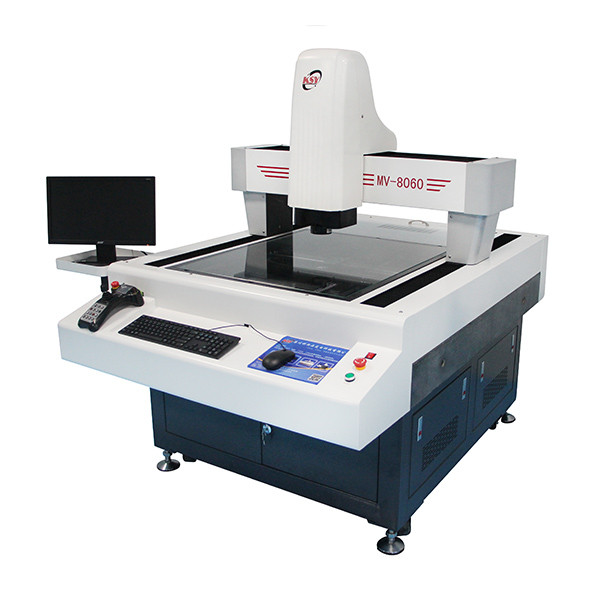

儀器型號/ 儀器參數：MV8060-CNC
